Троллеедержатели
Типы и основные параметры троллеедержателей:
Троллеедержатели представляют собой специальные конструкции, предназначенные для крепления металлических (стальных) троллеев уголкового профиля, токопроводящих шинопроводов и т.п. Их основная функция - подвод электроэнергии напряжением 440В постоянного тока или 660В переменного тока (частотой 50 или 60Гц) к крановым электромеханизмам, токонесущих проводов типа МФ на троллейбусных и трамвайных линиях.

Также троллеедержатели используются при монтаже любых других троллейных линий с показателями напряжения до 500 В постоянного тока и до 660 В переменного тока частотой 50 Гц.
Достаточно часто использование тролледержателей при монтаже троллейных линий в производственных цехах с крановым оборудованием.
Крепление троллей к троллеедержателю проводится с помощью шпонки, которая привариваривается при монтаже к полке троллея.
Тролледержатели имеют определенную модификацию, основанную на различных конструктивных исполнениях в зависимости от типа троллея.

Они могут быть:
- для гибких троллеев
- для жестких стальных троллеев с верхним токоприемником (которые в свою очередь также могут быть нескольких видов, отличных по профилю троллея) и т.д.

Различные модификации троллеедерателей позволяют производить их установку, как в закрытых помещениях, так и на открытом пространстве в условиях умеренного или тропического климата.
Троллеедержатели К263-К269 предназначены для установки троллеев на металлоконструкциях (кронштейнах) при монтаже главных троллейных линий напряжением до 500В постоянного тока и 660В переменного тока, для мостовых кранов.

Изготавливаются троллеедержатели двух видов: промежуточные и секционные.
Группа условий эксплуатации в части воздействия механических факторов внешней среды по ГОСТ 17516.1-90-М3. Виды климатического исполнения кронштейнов У1, Т1 по ГОСТ 15159-69.

Троллеедержатели Д, ДТ, ДТН
Тип троллеедержателя
Конструктивное исполнение, характеризующее данную группу изделий
Допустимая нагрузка, Н
Наибольшее междуфазное расстояние, мм
ДТ-12Б-1У2
ДТН-12Б-1У1
Троллеедержатели крановые * для гибких троллеев. Профиль троллея круглый диаметром до 12 мм
-130
ДТН-8Е-У1
ДТ-11А-МУ2
Троллеедержатели крановые * для жестких стальных троллеев с верхним токоприёмом. Профиль троллея - уголок
500
ДТ-2Д-1МУ2
ДТ-2Д-1У2
Троллеедержатели главные ** для жестких стальных троллеев с верхним токоприёмом.

Профиль троллея - уголок, швеллер, двутавр, тавр, рельс, квадрат
800200
ДТН-2А-1МУ2
ДТН-2А-1МСУ1
ДТН-2А-2МУ1
250
3150
450
600
Д-30-ВГ-ПУ1
Д-30-ВГ-ПСУ1
Троллеедержатели главные ** для жестких стальных троллеев с верхним токоприёмом. Профиль троллея - уголок
800250
* Устанавливаются непосредственно на кране
** Устанавливаются в пролетах цехов
Троллеедержатели типа К263-К269 и У1246, У1247

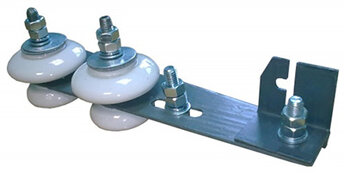

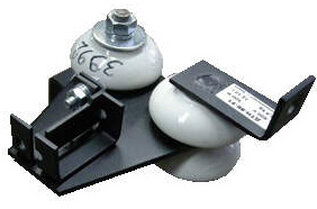

Троллеедержатель К263
Троллеедержатель К263
Обозначение:  К263.00.00, К263.00.00-01
Тип: Т-1П-У1, Т-1П-Т1
Номинальная нагрузка: 0,8
Вид троллея: Секции троллейные К580-К589, ТУ 36-1036-81
Масса, кг: 1,42
Троллеедержатель К267А
Троллеедержатель К267А
Обозначение:  К267А.00.00,  К267А.00.00-01, К267А.00.00-02, К267А.00.00-03
Тип:  К267АУ1, К267АТ1, К267МУ1, К267ТУ1
Номинальная нагрузка: 0,8
Вид троллея:  Секции троллейные К580-К589 ТУ 36-1036-81, двутавр ГОСТ 8239-89, швеллер ГОСТ 8240-89, квадрат ГОСТ 2591-88
Масса, кг: 2,39, 2,18
Троллеедержатель К264
Троллеедержатель К264
Обозначение:  К264.00.00, К264.00.00-01
Тип:  Т-1C-У1, Т-1C-Т1
Номинальная нагрузка: 0,8
Вид троллея:  Секции троллейные К580-К589, ТУ 36-1036-81
Масса, кг: 2,64
Троллеедержатель К267АС
Троллеедержатель К267АС
Обозначение:  К267АС.00.00, К267АС.00.00-01, К267АС.00.00-02, К267АС.00.00-03
Тип:  К267АСУ1, К267АСТ1, К267МСУ1, К267ТСУ1
Номинальная нагрузка: 0,8
Вид троллея:  Секции троллейные К580-К589 ТУ 36-1036-81, двутавр ГОСТ 8239-89, швеллер ГОСТ 8240-89, квадрат ГОСТ 2591-88
Масса, кг: 5,5; 5,92
Троллеедержатель К265
Троллеедержатель К265
Обозначение:  К265.00.00, К265.00.00-01
Тип:  Т-2П-У1,  Т-2П-Т1
Номинальная нагрузка: 2,0
Вид троллея:  Двутавр ГОСТ 8239-89, швеллер ГОСТ 8240-89, квадрат ГОСТ 2591-88
Масса, кг: 7,3
Троллеедержатель К268
Троллеедержатель К268
Обозначение:  К268.00.00, К268.00.00-01
Тип: К-ДТН-2А-1М1-У1
Номинальная нагрузка: 2,0
Вид троллея:  Двутавр ГОСТ 8239-89, швеллер ГОСТ 8240-89, квадрат ГОСТ 2591-88
Масса, кг: 7,82
Троллеедержатель К266
Троллеедержатель К268
Обозначение: К266.00.00, К266.00.00-01
Тип: Т-2C-У1, Т-2C-Т1
Номинальная нагрузка: 2,0
Вид троллея:  Двутавр ГОСТ 8239-89, швеллер ГОСТ 8240-89, квадрат ГОСТ 2591-88
Масса, кг: 7,3
Троллеедержатель К269
Троллеедержатель К269
Обозначение: К269.00.00, К269.00.00-01
Тип: 0,8
Номинальная нагрузка: Двутавр ГОСТ 8239-89, Швеллер ГОСТ 8240-89, Квадрат ГОСТ 2591-88
Вид троллея: 2,29
Масса, кг: К269МУ1
Троллеедержатель К267
Троллеедержатель К267
Обозначение: К267.00.00, К267.00.00-01
Тип: ДЗО-ПУ1, ДЗО-ПТ1
Номинальная нагрузка: 0,8
Вид троллея: Секции троллейные К580-К589 ТУ 36-1036-81
Масса, кг: 2,4
Троллеедержатели У1246, У1247
Троллеедержатель К267
Обозначение: К267.00.00, К267.00.00-01
Тип: У1246У2, У1247У2
Размеры,мм: 110L, 125L, 35I, 50I, 7b, 9b
Масса, кг: 0,92, 0,94

Троллеедержатели У1246, У1247 предназначены для крепления стальных троллеев уголкового профиля к металлоконструкциям при монтаже троллейных линий напряжением до 500В постоянного и 660 В переменного тока. Троллей фиксируется на троллеедержателе круглой шпонкой, привариваемой при монтаже к полке троллея. Рабочая нагрузка 0,8 кН
